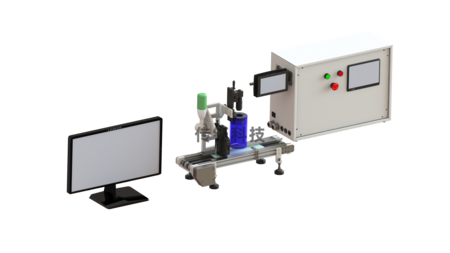

NC膜划线视觉检测、标废系统

概述：

　　该系统适用于接驳NC膜卷材及贴敷NC膜卡板连续划线仪，对划线结果在线同步视觉检测、NG线段喷墨标记。视觉检测过程影像及数据，可以在配套显示器上实时呈现。NG判出结果影像及相关数据可以实时储存、调取，便于对NC膜划线生产进行分析统计。

功能及特点：

　　1.检测划膜过程中的划线不良，检测结果喷码做标记；

　　2.可设置包括划线位置、线宽、线间隔等检测判定标准；

　　3.可在线存储和查看视觉检测过程影像及数据；

　　4.可存储不同规格划线产品数据菜单，方便划线生产不同产品切替过程的数据调用；

　　5.兼容性强，特别适用于不具备自动检测划线结果功能的划线设备的改善，实现划线自动检测替代人工的需求。

技术参数：

　　1.适应产品：NC膜卷材及膜贴敷卡板划线产品,（NC膜宽度小于25mm）；

　　2.效率：≮100mm/s；

　　3.划线检出值：线宽、位置偏移±0.1mm;

　　4.NG喷墨标记：最小标记长度≯2mm、相对标记位置偏差≯1mm；

　　5.供电电源：单相220V 50Hz；

　　6.功率：不大于1000w；
